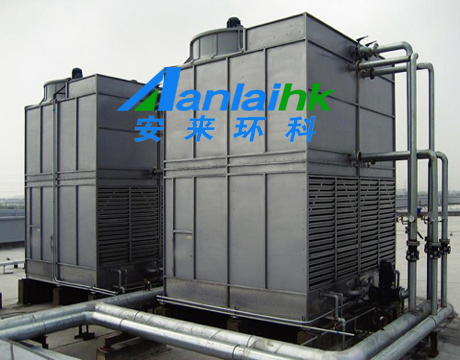

蒸發式空冷器-節能型

作者：hengke來源：河北安來環�？萍加邢薰�時間：2020-11-19 09:55:41訪問量：次

節能型蒸發式空冷器（BES系列）塔體采用橫流形式，單模塊采用多管組，換熱管組與填料的優化布局設計，在保證換熱效率的前提下，最大程度上簡化安裝、拆卸、維護工作，換熱管組材質可選用磷脫氧紫銅管、不銹鋼管（圓管或波節管）、碳鋼管等。

蒸發式空冷器-節能型（BES系列）

節能型蒸發式空冷器產品說明：

1、“標準排熱量”的標準設計工況條件：進口水溫37℃，出口水溫32℃，濕球溫度27℃。

2、塔體采用橫流形式，單模塊采用多管組，換熱管組與填料的優化布局設計，在保證換熱效率的前提下，最大程度上簡化安裝、拆卸、維護工作，設備占地面積略大于逆流塔，所有連接管路在塔體內部，外觀簡節美觀；塔體設有檢修門、塔內維護通道、風機檢修平臺和護欄，方便工作人員在不停機情況下安全快速地進行巡檢、維護工作，詳見“塔體結構示意圖”。

節能型蒸發式冷凝器結構圖

3、換熱管組材質可選用磷脫氧紫銅管、不銹鋼管（圓管或波節管）、碳鋼管等。

節能型蒸發式空冷器技術參數；

4、交叉式噴淋排列，最大程度上確保噴淋水能完全覆蓋在換熱管組表面；換熱效率高、適用范圍廣、壽命長，在北方冬季使用時需配套一定的防凍措施。

5、所有塔型均為標準模塊，多模塊組合使用時應適當加一臺備用模塊，塔組長度方向應確保兩側進風通暢；外形尺寸中L方向可多模塊組合，總外形尺寸、基礎尺寸請參考“塔體示意圖”與參數表。

6、優化塔內結構設計，管組與填料均安裝于塔體兩側，總進風面積大、塔內風阻低、風機能耗低、噴淋面積小，綜合節能效果較逆流塔將提高30%左右。
